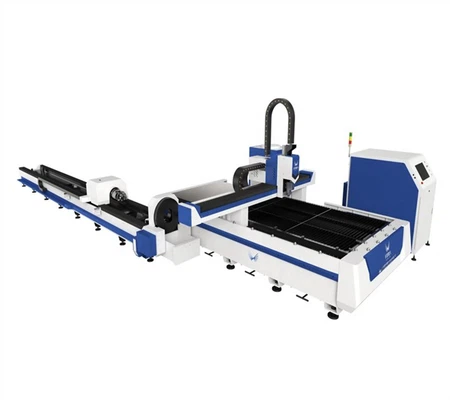

Mesin Pemotong Laser Terintegrasi Lembaran Dan Pipa Di Cina

Mesin Pemotong Laser Terintegrasi Lembaran Dan Pipa Di Cina

Kualitas balok yang lebih baik: titik fokus yang lebih kecil, garis potong yang lebih halus, potongan yang halus, penampilan yang cantik, tidak ada distorsi, efisiensi kerja yang lebih tinggi, kualitas pemrosesan yang lebih baik; stabilitas tinggi: menggunakan laser serat, struktur kompak, ukuran kecil, Jalur cahaya tetap diadopsi, konsumsi energi kecil, dan kualitas pemotongan stabil. Satu mesin multiguna, yang tidak hanya dapat memenuhi kebutuhan pelanggan untuk memotong pelat datar, tetapi juga memenuhi pemotongan pipa bulat dan pipa berbentuk khusus (baja persegi, besi datar, baja saluran, pipa persegi), dan hemat biaya. Sistem penjepit chuck, pusat penyesuaian diri chuck, secara otomatis menyesuaikan gaya penjepitan sesuai dengan spesifikasi profil untuk memastikan bahwa tabung tipis dijepit tanpa kerusakan. Temperatur suhu tinggi pada 600 , pendinginan di tungku selama 24 jam, finishing penggilingan gantry yang diimpor, pengelasan perlindungan karbon dioksida yang tepat, menjamin tidak ada deformasi dalam penggunaan normal selama 20 tahun.

Kirim permintaan Obrolan Sekarang

perkenalan produk

Qingyuan Laser terkenal sebagai salah satu mesin pemotong laser terintegrasi lembaran dan pipa terbesar dan profesional di produsen dan pemasok Cina di Cina. Dengan sekelompok personel profesional dan efektif, kami dapat menawarkan kepada Anda mesin pemotong laser terintegrasi lembaran dan pipa di Cina dengan harga murah.

Detail tentang barang kami:

Fitur:

Kualitas balok yang lebih baik: titik fokus yang lebih kecil, garis potong yang lebih halus, potongan yang halus, penampilan yang cantik, tidak ada distorsi, efisiensi kerja yang lebih tinggi, kualitas pemrosesan yang lebih baik; stabilitas tinggi: menggunakan laser serat, struktur kompak, ukuran kecil, Jalur cahaya tetap diadopsi, konsumsi energi kecil, dan kualitas pemotongan stabil.
Satu mesin multi guna, yang tidak hanya dapat memenuhi pelanggan' persyaratan untuk memotong pelat datar, tetapi juga memenuhi pemotongan pipa bulat dan pipa berbentuk khusus (baja persegi, besi datar, baja saluran, pipa persegi), dan hemat biaya.
Sistem penjepit chuck, pusat penyesuaian diri chuck, secara otomatis menyesuaikan gaya penjepitan sesuai dengan spesifikasi profil untuk memastikan bahwa tabung tipis dijepit tanpa kerusakan.
Temperatur suhu tinggi pada 600 ℃, pendinginan di tungku selama 24 jam, finishing penggilingan gantry yang diimpor, pengelasan perlindungan karbon dioksida yang tepat, menjamin tidak ada deformasi dalam penggunaan normal selama 20 tahun.

Mesin pemotong laser lembaran dan pipa, cocok untuk pemotongan berkualitas tinggi dan akurasi tinggi.

Area pemotongan lembaran: 1500 * 3000mm, 1500 * 4000mm, 1500 * 5000mm, 2000 * 4000mm, 2000 * 6000mm
Pemotongan pipa opsional: 6 meter opsional
Diameter pipa: kurang dari 210mm
Pipa persegi kurang dari 145*145mm

Parameter Teknis:

(一）、Kolokasi Listrik Utama
Nama Bagian& Deskripsi		ucapan
Merek Laser	1000W Raycus(Merek Cina) 1000W IPG（Merek Jerman）	Pilihan
Sistem optik	Impor Media diafragma	INGGRIS
Kepala pemotongan laser	Quelle (fokus manual) Quelle (fokus otomatis) opsional	QY, Cina
Peredam	Tergantung pada produksi
pendingin air	Perlindungan aliran berlebih stabilitas suhu ± 0,5℃	Wuhan, Tiongkok
Rak&Pinion	Jenis kemiringan: ROR atau Atlanta	Jerman
Modul Tombol	Schneider	Jerman
Kontaktor AC	Schneider	Jerman
katup solenoida	Airtec	Taiwan
Sensor otomatis presisi tinggi	Akurasi ± 0.1mm	Cina
Sistem PC	Kontrol industri	EVOC, Taiwan
Unit servo sumbu X	Fuji atau Yaskawa	Jepang
Unit servo sumbu Y	Fuji atau yaskawa (pengemudi ganda) 3000W * 2	Jepang
Unit servo sumbu Z	Fuji, yaskawa atau Panasonic	Jepang
katup proporsional	SMC (untuk O2)	Jepang
Sistem pengaturan	Cypcut (mendukung bahasa Inggris, format file .dxf, PLT, Gerber, AI dan sebagainya)	Shanghai, Cina
Kartu I/O	32 poin	Cina
Meja	Ketat membuat meja dengan pengerasan, perlakuan temper untuk memastikan tidak ada deformasi selama produksi lama	QY, Cina

*Parameter Teknis*
1	Panjang Gelombang Laser	1070n
2	Daya Maksimum	1000W
3	Percepatan	1.0G
4	Konsumsi daya	16Kw
5	Kecepatan maksimum	≤90m/mnt
6	Lebar Garis Minimum	0.15mm (untuk bahan dengan ketebalan kurang dari 0.4mm), tergantung pada ketebalan lembaran sheet
7	Ketebalan Pemotongan	Ketebalan lembaran: MS: maks 12mm dan produksi massal 10mm SS: maks 5mm dan produksi massal 4mm Pipa Bulat: Sama seperti ketebalan lembaran Pipa persegi: 70% dari ketebalan lembaran
8	Dimensi Pemotongan Maks	Tabel Tipe Terbuka Tunggal 15003000/4000/6000mm 20004000/6000mm 20006000/8000mm 25006000/8000mm
8	Dimensi Pemotongan Maks	Pipa: Panjang 6m dan 3m opsional Pipa bundar: 30 ~ 210mm (ketebalan pemotongan sama dengan ketebalan lembaran) * Pipa persegi: 30 * 30 ~ 145 * 145mm (ketebalan pemotongan 70% dari ketebalan lembaran karena ketebalan penutup)
9	Akurasi Mekanik Meja Potong： ±0,05mm
10	X,Y,Z Presisi Pemosisian Berulang：±0,02 mm
11	Catu Daya: Tiga fase 5 kabel AC 380V ± 5%，50Hz ± 1%
